CAD- und PDF-Programmierbibliothek

Mit der Malz++Kassner CAD6engine können Sie die Leistungsfähigkeit der professionellen 2D/3D-CAD-Programme aus der CAD6-Reihe schnell und direkt als Windows 64-Bit-DLL in Ihre eigene Software einbinden.

Dokumente von Grund auf erzeugen, zahlreiche unterstützte Datenformate lesen und schreiben, PDF-Erzeugung mit DirectPDF und Ausdruck auf beliebigen Druckern. Bibliotheken und Datenbanken für extrem leistungsfähige Vorlagen nutzen. Automatisch im Hintergrund oder mit einer kompletten grafischen Bedienoberfläche. Sie können die CAD6engine sogar um eigene Plug-Ins und Objekttypen erweitern.

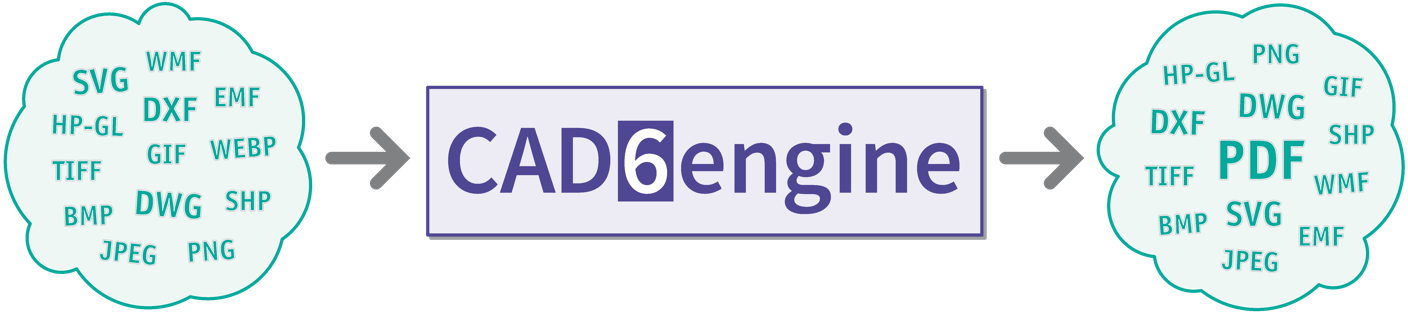

DWG-Dateien in hochauflösende PDF-Dateien mit Ebenen schreiben. SVG- in DXF-Dateien wandeln. Verschiedene grafische Dateien zu einem Dokument kombinieren, Objekte und Texte hinzufügen, und ausdrucken. Mit voller Kontrolle über alle Parameter. Eingebunden in Ihr Programm, wahlweise komplett im Hintergrund.

Alles ist möglich!

Herunterladen & Testen » CAD6engine Online-Dokumentation öffnen (Englisch) »

Die CAD6engine ist in zwei Ausbaustufen erhältlich:

•	CAD6engine Pro basiert auf CAD6studio und enthält den 3D-Teil, alle Datenaustauschformate wie DXF, DWG und HP-GL/2, sowie eine grafische Bedienoberfläche mit allen Möglichkeiten.
•	CAD6engine Eco basiert auf CAD6starter und unterstützt zahlreiche 2D-Befehle, sowie grundlegende Datenaustauschformate wie Rastergrafiken, WMF, EMF und SVG. Die grafische Bedienoberfläche ist aufs Wesentliche begrenzt.

Beide enthalten DirectPDF und können durch selbst erstellte Plug-Ins erweitert werden. Die CAD6engine ist komplett unabhängig von CAD6starter / CAD6studio / CAD6industrie, diese müssen weder installiert noch lizenziert sein.

Verfügbare Lizenzmodelle »

Vergleich der CAD6engine Ausbaustufen

	CAD6engine Eco	CAD6engine Pro
Einfache Zeichen- und Beschriftungsbefehle	•	•
Ebenen, Stifte, Linienmuster, Maßstäbe	•	•
Mehrere Seiten pro Zeichnung	•	•
130+ erweiterte Zeichen- und Textbefehle	–	•
100+ weitere Trimm- und Gestaltenbefehle	–	•
Texturen & Farbverläufe	–	•
Ermittlung Fläche, Umfang, Schwerpunkt	–	•
SMART2D Technologie	(•)	•
- Parametrische Verbünde	–	•
- Dynamische Schraffuren	(•)	•
- Hilfskonstruktion	–	•
- Temporäre Objekte	–	•
- Punkte bewegen und skalieren	(•)	•
- Abbildungen erzeugen	(•)	•
- Begrenzungen erzeugen	–	•
- Verfahren speichern	–	•
- 3D-Bauteile erzeugen	–	•
- Plug-In-Schnittstelle CAD6interface (API)	•	•
Veränderbare Tastaturbelegung	–	•
	CAD6engine Eco	CAD6engine Pro
RGB-, HSB-, CYMK- und CIELab-Farben	•	•
MKD Import / Export	•	•
SVG Import / Export	•	•
WMF Import / Export	•	•
EMF Import / Export	•	•
BMP \| JPG \| PNG \| TIFF \| GIF \| WEBP Import	•	•
BMP \| JPG \| PNG \| TIFF \| GIF Export	•	•
DirectPDF Export	•	•
PDF Import	–	•
DXF Import / Export	–	•
DWG Import / Export	–	•
HP-GL/2 Import / Export	–	•
SHP Import / Export	–	•
Optionaler deutscher Support per Telefon und E-Mail	•	•
Optionaler Live-Support per Fernwartung	•	•
Vertriebsrechte erhältlich	•	•
	CAD6engine Eco	CAD6engine Pro
Volle Unicode-Unterstützung	•	•
Benutzt offene, lizenzfreie, dokumentierte Dateiformate	•	•
64-bit-Version	•	•

Enthaltene Import- und Exportfilter:

• PDF (Export)
• WMF
• EMF
• SVG
• PNG
• JPEG
• TIFF
• GIF
• BMP
• WEBP (Import)

Nur in CAD6engine Pro:
• PDF (Import)
• DXF
• DWG
• HP-GL/2
• SHP (ESRI® Shapefiles)

Verlässlicher Datenaustausch »

Es enthält die SMART2D Technologie, außerdem leistungsfähige Befehle für die komfortable Erzeugung von Zeichnungsobjekten. Mit dem enthaltenen DirectPDF können professionelle, ultra-hochauflösende PDF-Dateien mit Unicode-Texten, Ebenen, Transparenzen, Hyperlinks und RGB/CMYK/CIElab-Farben erzeugt werden. Bei Bedarf können direkt PDF/A-1b- und PDF/A-2b-Dateien erzeugt werden.

Außerdem enthält CAD6engine eine Programmierschnittstelle und ist darüber mittels kundenspezifischer Plug-Ins erweiterbar. Das CAD6interface ist vollständig dokumentiert (Beschreibung der Schnittstelle, des Dateiformates von Zeichnungen und Bibliotheken, Beispiel-Plug-Ins) und darf lizenzfrei genutzt werden.

CAD6 ist eine universelle 2D/3D-CAD-Software für Windows. Der Hauptaugenmerk liegt aber auf dem 2D-Bereich. Hier bietet CAD6 zahlreiche Funktionen, die Sie bei anderen CAD-Systemen so vergeblich suchen und die das Arbeiten mit 2D-Zeichnungen außerordentlich effizient machen.

Details zur SMART2D Technologie »

Als einfaches Beispiel für die Nutzung der CAD6engine hier der C++ Quelltext des klassischen "Hello World"-Programms, welches eine PDF-Datei mit dem Text "Hello World!" erzeugt:

#include "mki_lib6.h"

int WINAPI
WinMain( HINSTANCE f_hInst, HINSTANCE f_hPrevInst, LPSTR f_pszCmdLine, int f_nShowCmd )
{
  // Engine starten
  MKI_ENGINE_DATA cData;
  cData.Init( L"Hello World" );
  if( MKI_EngineStart( cData ) )
  {
    // Zeichnung leerräumen, keine Vorlage nutzen
    MKI_DrawingInit( MKI_PAGETYPE_DIN_A4, false, false );

    // Text erzeugen
    MKI_FONTDEF cFont;
    cFont.Init();
    if( MKI_XPROPERTY_PTR pXProperty =
          MKI_EntityText( L"Hello World!",
                          105.0, 200.0, 20.0, 0.0, 1.1,
                          MKI_TEXTMODE_CENTER,
                          MKI_TEXTVERTICAL_LINETOP, cFont ) )
    {
      pXProperty->Init( MKI_FILLMODE_FILLED );
      pXProperty->SetFillColor( MKI_COLOR_CMYK_NEONRED, MKI_COLORMODE_CMYK100 );
    }

    // PDF-Datei erzeugen
    MKI_PRINT_DATA cPrintData;
    cPrintData.InitDirectPDF( L"D:\\Hello World.pdf", MKI_PAGETYPE_DIN_A4, false );
    MKI_DrawingPrint( &cPrintData, true );

    // Engine stoppen
    MKI_EngineStop( false );
  }
  return( 0 );
}

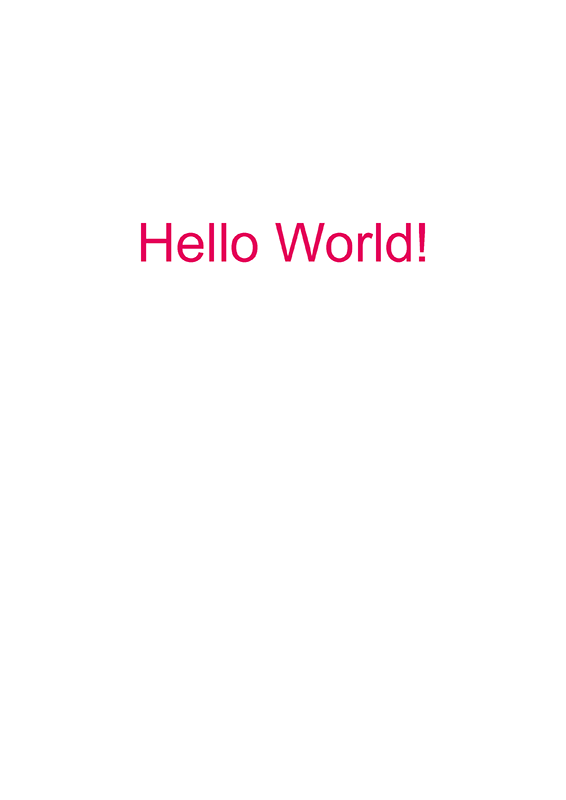

Das Ergebnis ist die folgende PDF-Datei:

Hello World.pdf [19 KiB]

Die CAD6engine muss weder auf dem Entwicklungsrechner noch beim Anwender gesondert installiert werden. Sie benötigt keine Bibliotheken, die ins Windows-Systemverzeichnis kopiert werden müssten. Einfach die im Verzeichnis \Distribution mitgelieferten Dateien mit ins Verzeichnis Ihres Programms kopieren und fertig.

Alle Programme der CAD6-Reihe sind 100% datenkompatibel.

CAD6engine Reviews bei SourceForge

Warum CAD6 besser ist » Mieten » Download » Online-Handbuch öffnen »

Mietlizenzen CAD6engine Eco

In-House-Lizenz (10 Nutzer, Miete pro Jahr)
195,— € netto
232,05 € inkl. 19% MwSt.

Unbegrenzte In-House- und Vertriebslizenz (beliebig viele Nutzer ohne Zusatzkosten, Miete pro Jahr)
2 950,— € netto
3 510,50 € inkl. 19% MwSt.

Mietlizenzen CAD6engine Pro

Basislizenz (5 In-House-Nutzer, Miete pro Jahr)
1 550,— € netto
1 844,50 € inkl. 19% MwSt.

Vertriebspaket S (für je 1 Endnutzer, Miete pro Jahr)
295,— € netto
351,05 € inkl. 19% MwSt.

Vertriebspaket M (für je 10 Endnutzer, Miete pro Jahr)
1 750,— € netto
2 082,50 € inkl. 19% MwSt.

Vertriebspaket L (für je 100 Endnutzer, Miete pro Jahr)
5 250,— € netto
6 247,50 € inkl. 19% MwSt.

Für größere Pakete fragen Sie uns bitte. Empfohlene Verkaufspreise, Versand nur per E-Mail.
